在汽车模具、钣金加工、光伏组件、新能源电芯、精密板材、钢结构焊接生产线中，180 度翻转机是工件翻面、双面加工、检测转运的关键自动化设备。传统简易翻转设备普遍存在翻转抖动、启停冲击大、工件磕碰划伤、设备本体碰撞变形等痛点，极易造成精密件报废、重型模具损伤、产线停机损失。

一台合格的工业180度翻转机，核心性能由两大技术体系决定：全程平稳翻转控制技术与全维度防碰撞系统设计。

一、昆峰180度翻转机平稳翻转核心技术解析

1.驱动系统精准选型：从源头消除翻转冲击

根据负载场景匹配专属驱动方案，彻底解决启停冲击、惯性晃动、位移偏差问题。

（1）伺服电机+高精度行星减速机（中小吨位精密场景）

适配液晶屏、光伏板、精密钣金、医疗配件等高精度工况，扭矩输出线性可控。支持S型加减速，实现启动、翻转、终点软着陆三段平滑过渡，无瞬间启停冲击；重复定位精度±0.5°，转速波动极小，可避免工件惯性滑动；搭配断电刹车功能，停机即时锁死传动结构，杜绝惯性回转抖动。

（2）变频电机+蜗轮蜗杆减速机（1-10吨中重型通用场景）

多用于模具、钢板、托盘等重载工件，支持变频无级调速，可按需自定义翻转速度；依托蜗轮蜗杆反向自锁特性，中途断电可即时锁止，杜绝工件自由旋转、大幅晃动问题。

（3）液压驱动（5吨以上超重型场景）

适配大型铸造模具、H型钢、钢卷等超大负载工件。采用双油缸同步油路+分流集流阀，保障翻转臂同步动作，无单边倾斜；油路配置缓冲节流阀，180°到位自动减速泄压，以柔性缓冲替代硬接触；搭载压力实时反馈系统，负载突变时自动调节油路流量，有效抑制整机共振抖动。

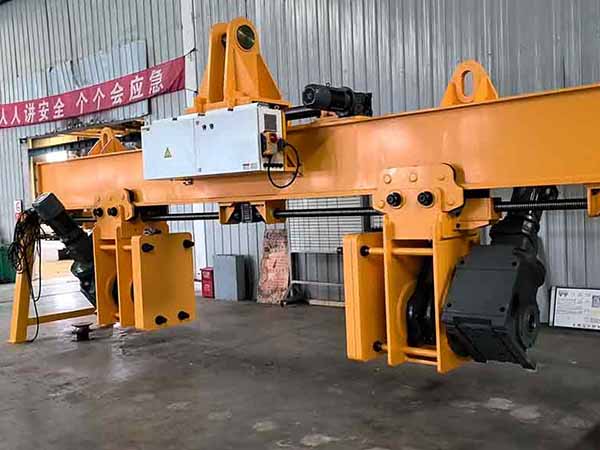

工业180度翻转机

2.机械减震承重结构：全程抑制振动传导

通过高刚性、高适配机械结构，分散受力、隔绝振动，保障翻转顺滑稳定。

（1）高刚性整体框架：O型、C型翻转架采用Q345加厚型钢整体焊接，经退火去应力处理，重载长期使用不变形；底部加装加厚减震橡胶垫，隔绝地面共振，阻断振动传递至工件。

（2）缓冲承重托轮：旋转位配置双排耐磨托轮，均匀分散工件重力，避免单点受力卡顿；托轮外层包覆聚氨酯缓冲层，大幅降低金属摩擦振动与噪音。

（3）双侧同步传动机构：采用双排淬火链条/齿轮双侧同步传动，保证双臂翻转动作完全一致，杜绝单边转速差引发的工件倾斜、偏移。

3.PLC智能电控：精准控速稳重心

设备专属PLC智能程序，通过算法优化全程翻转状态，实现低振动、无冲击运行。

搭载三段式S型速度曲线，低速启动、匀速翻转、低速缓冲到位，杜绝终点硬撞击；内置重量检测模块，支持负载自适应调速，重载减速、轻载提速，统一维持平稳运行；配备重心补偿逻辑，可自动调节偏心异形工件的两侧输出扭矩，抵消偏心晃动；采用电子软限位降速+机械硬限位兜底的双重缓冲防护，全方位规避冲击问题。

4.自适应夹紧工装：避免工件滑移抖动

工件滑移是翻转晃动的主要诱因，专属柔性夹紧系统可全程锁定工件状态。采用液压/气动自适应夹爪，搭配压力传感器实时监测、自动补压，保障夹紧力稳定；工装接触面全覆盖聚氨酯防滑缓冲垫，增大摩擦力、缓冲减震；搭配多点定位挡板，全方位限制工件位移，全程锁定重心，杜绝偏移抖动。

二、翻转吊具防碰撞全套设计要点

1.柔性缓冲工装设计

翻转设备所有金属接触面加装8–15mm聚氨酯、硅胶等柔性缓冲垫层，杜绝金属硬接触；异形工件采用仿形夹具，增大接触受力面积；夹紧机构配备压力过载泄压保护，避免夹伤工件；翻转到位工位加装弹性垫块，实现工件柔性落料，无冲击磕碰。

2.多级机械限位缓冲

设置电子软限位，提前3–5°触发减速，低速趋近终点；设备两端加装液压、橡胶硬缓冲挡块，作为软限位失效兜底防护；搭配角度编码器实时监测翻转角度，超程自动断力、反向制动，杜绝过冲碰撞。

3.全域电气入侵检测

上下料通道部署安全光栅，人员、异物、设备闯入轨迹即刻急停；翻转区域配置激光扫描仪，360°全域监测，周边物体靠近自动降速停机；安全围栏门设置联锁开关，门体未关闭禁止开机，运行中开门直接断电停机。

工业180度翻转机的核心技术，归根结底是对“力”与“运动”的精密掌控。平稳翻转考验的是液压/电气控制系统对负载变化的响应能力与结构设计的刚性支撑；防碰撞设计则体现了设备对工件和人员安全的全方位考量。两者相辅相成，共同构成了一台优秀翻转机的技术底色。

企业采购或定制翻转设备时，不能只关注承载吨位与翻转速度，需重点核验 S 型速度控制、同步传动机构、缓冲限位、多重安全检测装置配置，才能大幅降低工件损耗、设备维修成本，保障生产线长期稳定安全运行。
