链条式3吨悬挂翻转机

2023-05-26 02:06:42

815次

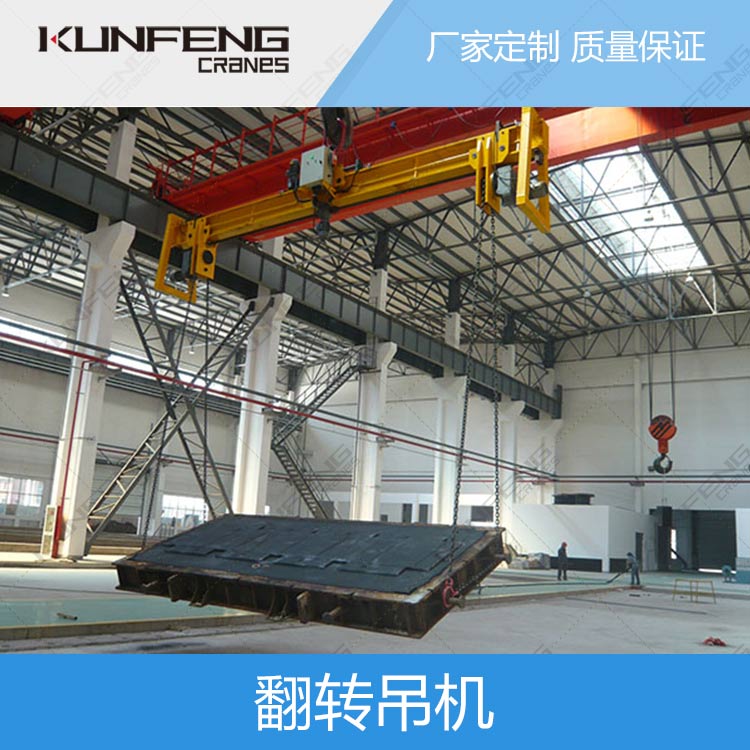

链条式行车翻转机3吨悬挂翻转机构是采用链条进行带动翻转的360度自动翻转机，多应用与冶金，铸造，钢构翻转等。链条翻转机在H型钢和箱型梁生产线上，用于对被焊工件进行翻转的链条翻转机，其含有四个立柱，四个立柱上端均有一个摆臂，四个摆臂的外端均系有一个用于平衡的重垂，每个立柱上均有一台电机及减速机，所说的立柱、摆臂和电机及减速机输出轴上均安装有链轮。在每两个呈横向对称布置的立柱间均设置有一根承载链条，该承载链条为开式链条，其绕在两个立柱及摆臂上相应的链轮上，其两端挂有均重块。工作时，通过控制四个立柱上的电机及减速机的相互旋转方向，可将处在两根承载链条上的工件提起。调整电机及减速机的旋转方向，并使两根承载链条作同方向运动，可带动工件翻转。虽然使用这种链务翻转机可以实现工件的翻转，但仍存在以下问题。一是由于承载链条为开式链条，其长度和立柱高度受被焊工件截面尺寸的影响较大，即工件截面尺寸越大，要求承载链条的长度就越长，立柱高度就越高!
